（摘要） 隨著全球市場電子產品的高端化，和便捷化，手機，電腦等都離不開我們的生活但是伴隨我們的又又很多難題就是電池不夠用，充電麻煩，于是市場無線充電技術就運用而生了，雖然現在無線充電技術還不是特別的成熟，但是隨著電子市場的興起，運用越來越廣泛也是遲早的事情，那么我們就來談?wù)劅o線充電技術是有那些東西完成的呢。

    無線充電器主要用到的磁性材料有：NdFeB永磁體、NiZn鐵氧體薄磁片、MnZn鐵氧體薄磁片、柔性鐵氧體磁片；用軟磁鐵氧體材料制作的各種隔磁片作為無線充電技術的主要部件，在無線充電設備中起增高感應磁場和屏蔽線圈干擾的作用。無線充電器對軟磁鐵氧體材料性能和產品尺寸、可靠性等要求較高，接收端對其要求更高。

    按照接受端放置方式，無線充電發射端分為固定位置型、單線圈自由位置型和多線圈自由位置型，這些發射端對鐵氧體產品的要求不盡相同。

    固定位置型充電器應用釹鐵硼永磁片定位，終端設備需要放在固定的位置才能進行充電和實現充電效率最大化。Qi標準中規定此類設計工作頻率在110kHz~205kHz。固定位置型充電器諧振頻率較高，一般采用具有損耗小、高頻磁屏蔽效果好的NiZn鐵氧體薄片作為隔磁片。磁鐵

    單線圈自由位置型充電設備內部的線圈帶有驅動裝置，可在平面中移動。其通過自動檢測終端設備放置位置，移動線圈至該位置，使線圈的位置與終端接收位置相一致。從而實現充電及提高充電效率，此類設計，可允許終端放在充電板上的任何位置進行充電。Qi標準規定此類充電器工作頻率為140kHz，由于線圈需要移動，要求隔磁片具有較高的可靠性，所以隔磁片一般應用流延工藝制作的柔性磁片。強力磁鐵

    多線圈自由位置型充電器可以同時為多部終端充電，其內部排列了多個線圈，這些線圈覆蓋了充電座的大部分區域。由此，終端可以比較自由地放置在充電座上，充電器會自動選擇幾個能高效傳輸?shù)木€圈來供電。Qi標準規定，多線圈自由位置型充電器工作頻率為105kHz~113kHz，隔磁片一般選用具有高Bs和低損耗特性的MnZn功率材料。

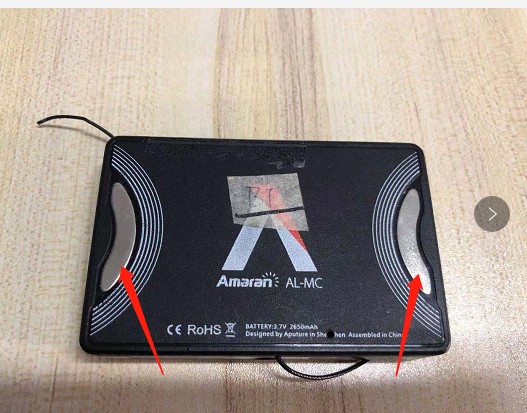

    應用于無線充電系統中的永磁體材料，一方面，增強發射和接收線圈間磁通量，提高傳輸效率；另一方面，作為發射和接收之間的定位裝置，便于終端設備快速準確定位。小型無線充電設備多用NdFeB永磁體材料；大型的無線充電設備可用永磁鐵氧體材料代替NdFeB永磁體材料，降低成本。如：英國哥倫比亞大學(UBC)采用非接觸動態磁耦合或MDC方式，利用兩個可旋轉的永久磁鐵的磁場相互作用，在距離102mm~152mm下實現EV無線充電。
